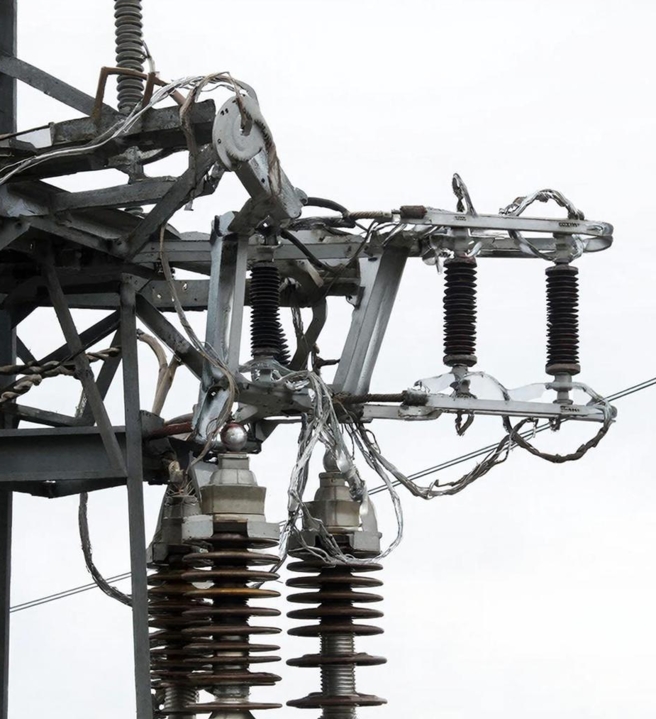

Разрядник — это защитное электрическое оборудование, которое снижает импульсное напряжение в сети, ограничивает токовый выброс при грозовых и коммутационных перенапряжениях.
Испытания разрядников позволяют оценить фактическое состояние изоляции, контролировать параметры и подтверждать устойчивость к высокому импульсному напряжению. Контрольные измерения выявляют дефекты, которые невозможно обнаружить визуальным осмотром, обеспечивают технический уровень безопасности, соответствующий эксплуатационной норме.
Основные виды испытаний высоковольтных разрядников
Для контроля состояния защитного оборудования высокого класса кВ применяют несколько групп испытаний:
-
приемочные - выполняют перед вводом оборудования в эксплуатацию, чтобы подтвердить соответствие заявленным нормам, готовность устройства к работе под высоким напряжением;
-
периодические - необходимы для контроля защитных свойств при длительном использовании, когда изменяется состояние изоляции, падает устойчивость к перенапряжениям;
-
профилактические - проводят в ходе капитальных ремонтов, чтобы оценить сохранность проводимости, внешний вид и параметры стареющих узлов;
-
тепловизионные - применяют для выявления локального нагрева, который указывает на нарушение сопротивления или развитие внутренних дефектов. Такой подход используется для высоковольтный сетей, где требуется точное наблюдение за распределением тепловой нагрузки.
Испытания охватывают устройства разных типов, включая вентильный разрядник и нелинейный ограничитель перенапряжений (ОПН). Каждая группа испытаний позволяет фиксировать изменение параметров, отслеживать ресурс, проверять способность оборудования предотвращать аварийные скачки.
Нормативная база
Основой для ввода оборудования в оборот является декларация о соответствии требованиям ГОСТ согласно Постановлению Правительства РФ No 2425. При декларировании, подборе методики проверок используют коды ТН ВЭД:
-
8536301000 — варисторы, другие устройства, ограничивающие перенапряжение;
-
8535400000 — разрядник для аппаратуры защиты, коммутации;
-
8536309000 — электрические аппараты, выполняющие функции защиты сети;
-
8535302000 — устройства, предназначенные для отвода импульсного тока.
Для продукции гражданской самообороны, включая искровые разрядные устройства, (код 9304000000) декларация оформляется по ГОСТ Р (ПП РФ N 2425).
Требования к процедурам установлены профильными стандартами. Вентильный разрядник проверяется по ГОСТ 16357-83, для быстродействующих аппаратов постоянного тока применяется ГОСТ 2585-81. Для нелинейных ограничителей перенапряжений действует ГОСТ Р 52725-2021. Эти документы задают стандарт измерения, фиксируют допустимые отклонения и обеспечивают единый подход к оценке фактического состояния оборудования.
Комплект нормативно-технической документации включает:
- производственный стандарт (ГОСТ или собственный ТУ);
- руководство по эксплуатации;
- техническую инструкцию;
- паспорт изделия.
Технические условия могут быть разработаны производителем, если они не противоречат базовым стандартам.
На маркировке изделия обязательно размещается информация, которая требуется законодательством, включая сведения о параметрах напряжения, назначении оборудования и условиях его безопасной эксплуатации.
Порядок проведения испытаний вентильных разрядников
Для устройств применяется установленная последовательность процедур:
-
визуальный контроль - проверка охватывает поверхность фарфоровых или полимерных элементов, состояние арматуры и герметизацию межфланцевых соединений;
-
измерение сопротивления изоляции - на устройство подают стабилизированное испытательное напряжение, фиксируя величину сопротивления между элементами конструкции;
-
контроль тока проводимости - фиксируется величина тока, проходящего через защитные элементы при рабочей нагрузке;
-
определение пробивного уровня - на разрядник подают переменный ток частотой 50 Гц, плавно повышают напряжение до достижения пробоя;
-
фиксация параметров в протоколе испытаний.
После выполнения каждого шага лаборатория подтверждает соответствие устройства установленной норме и проверяет, сохраняет ли вентильный элемент требуемый ресурс.
Характеристики, которые контролируются в процессе диагностики:
-
уровень сопротивления изоляции;
-
величина тока проводимости;
-
пробивное напряжение;
-
стабильность электрический параметров под нагрузкой;
-
состояние вентильных элементов, влияющих на ограничение перенапряжение.
Эти данные позволяют оценить стабильность электрических параметров, определить фактический ресурс и подтвердить надежный уровень защиты для оборудования разного класса кВ.
Протокол испытаний
Протокол формируется после завершения тестирования оборудования и служит официальным документом, подтверждающим результаты проверки. В протокол включаются:
-
данные лаборатории - наименование, адрес, контакты;
-
информация о заявителе - юридический адрес, реквизиты;
-
описание образца и его маркировки по документам производителя;
-
перечень НТД, по которым выполнялась проверка (ГОСТ или ТУ);
-
фактические параметры измерения;
-
отметка о соответствии установленной норм;
-
рабочие режимы, в которых выполнялась диагностика;
-
дата начала, окончания испытаний;
-
регистрационный номер документа, дата выдачи.
Дополнительно указывают характеристики используемой установки, чтобы подтвердить корректность фиксации электрический параметров. Это обеспечивает прозрачность процедуры и подтверждает, что результаты получены на оборудовании, рассчитанном на высоковольтный режим, контроль проводимости при импульсных и рабочих нагрузках.
