Испытания разъединителей

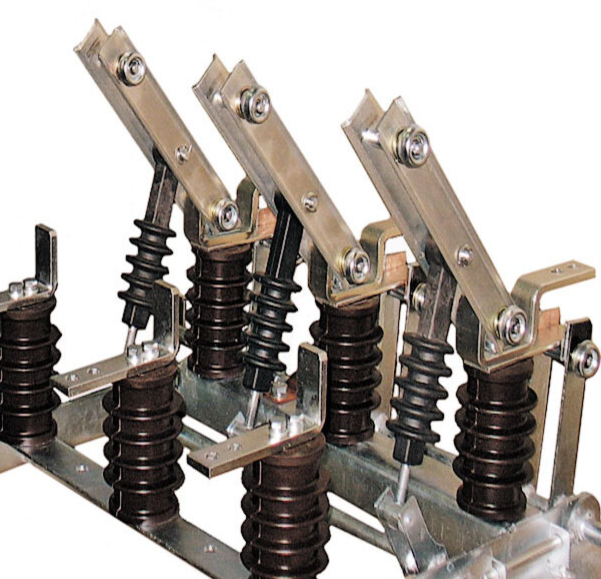

Разъединитель — коммутационный аппарат, который размыкает электрическую цепь, обеспечивает безопасное отключение участка сети. Его устанавливают в распределительных устройствах, где требуется надёжная изоляция и устойчивость к рабочему току, уровню напряжения.

       Испытания проводят для оборудования со следующими кодами ТН ВЭД / ОКПД 2:

• 8535301000 / 27.33.11.120 — устройства на напряжение до 1 кВ;

• 8535302000 / 27.12.10.120 — аппараты более 1000 В, но ниже 72,5 кВ;

• 8535309008 / 27.12.10.120 — разъединители, прерыватели на напряжение 72,5 кВ и выше;

• 8535309002 / 27.12.10.120 — элегазовые разъединители-заземлители на 110–550 кВ.

    Коды ТН ВЭД /ОКПД 2 необходимы для точного определения категории оборудования перед проведением испытания. Каждый код относится к определённому классу аппаратов и указывает, для какого уровня напряжения, конструкции, типа изоляции и назначения разработано устройство. Это влияет на выбор методики проверки, диапазон измеряемых параметров, требования к стендовому оборудованию.

Основные виды проверки

Для разных типов аппаратов применяется несколько групп процедур:

• визуальная проверка;

• измерение сопротивлений - способность устройства проводить ток, выдерживать рабочее напряжение;

• тестирование механической части;

• измерение контактного давления;

• оценка времени срабатывания.

    Отдельный блок — высоковольтный контроль. Такое испытание проводят для проверки прочности изоляции, устойчивости изделия к перенапряжениям. Оно необходимо для устройств, применяемых на уровнях десятков и сотен кВ, где снижение параметров может привести к пробою. Высоковольтная проверка показывает, выдерживает ли разъединитель реальные режимы эксплуатации, сохраняет ли стабильность в течение всего срока работа.

Требования и документы для проведения испытаний разъединителей

   Для разных категорий оборудования действует отдельный порядок оценки соответствия:

• для высоковольтных распределительных аппаратов свыше 1 кВ требуется декларация по Постановлению Правительства РФ N 2425 от 23.12.2021;

• на низковольтные устройства (до 1000 В переменного или 1500 В постоянного тока) оформляется декларация по требованиям ТР ТС 004/2011.

Эти регламенты определяют, в каком объеме необходимо проверять продукцию, какие характеристики должны подтверждаться лабораторными исследованиями.

        Тестирования проводят на основании стандартов:

• ГОСТ Р 52726-2007 — требования к аппаратам переменного тока свыше 1 кВ;

• ГОСТ 1516.3-96 — нормы электрической прочности высоковольтной изоляции;

• ГОСТ 2327-89 — требования к низковольтным переключательным устройствам.

Стандарты определяют методы измерения, режимы нагрузки и перечень характеристик, которые требуется оценивать один раз в установленный период работы.

      Для проведения тестирования также нужны:

• паспорт изделия;

• руководство по эксплуатации;

• норматив на производство (ГОСТ или технические условия);

• техническая инструкция;

• маркировка, этикетка изделия.

    Эти документы позволяют лаборатории определить рабочие параметры устройства, выбрать корректные методы оценки соответствия, установить требуемые уровни напряжения, проверить состав изделия и оценить соответствие фактических характеристик заявленным.

      На основании этих данных формируется программа проверки и фиксируются нормы, по которым сравниваются результаты измерение, состояния изоляция и переходного сопротивление. Документация исключает ошибки при подготовке оборудования, обеспечивает точность итогового протокола.

Порядок проведения испытаний разъединителей

       Лабораторные испытания разъединителей проводят по согласованной программе. В ней прописывают перечень операций, методы измерение, режимы нагрузок по напряжению и току, а также критерии оценки результатов. Программа составляется с учётом типа устройства, его номинального класса, конструкции и вида изоляция.

        Обычно порядок работ включает несколько этапов:

1. заявитель передает в лабораторию образец и комплект документов. специалисты его регистрируют;

2. технический персонал подготавливает оборудование под конкретный тип аппарата: задает уровни напряжение и тока, устанавливает средства измерения, подбирает схемы включения. Для изделий на десятки и сотни кВ используют отдельные стенды для высоковольтных проверок;

3. далее последовательно выполняют испытания, указанные в программе: контроль состояния конструкции, проверку электрических параметров, оценку работы механизма и других характеристик. На каждом этапе фиксируют результаты, отклонения и условия, в которых проходило тестирование;

4. полученные значение сравнивают с требованиями ГОСТ или технических условий. При необходимости проводят дополнительные измерения для уточнения параметров. По итогам формируют протокол.

Такой порядок дает возможность структурировано проверить каждый аппарат, учесть особенности его конструкции и подтвердить безопасность применения в реальных режимах работы.

Протокол испытаний разъединителей

     По итогам работ оформляют протокол — официальный документ, подтверждающий результаты испытание. В протокол включают:

• сведения о лаборатории (название, адрес, номер аккредитации, контакты);

• данные заявителя;

• описание образца: тип аппарата, модель, серийный номер, параметры изоляция, номинальный уровень тока и напряжения;

• НТД, по которым выполнялась проверка;

• перечень проведенных процедур — визуальная проверка, измерения сопротивление, механические испытания, высоковольтный контроль;

• фактические значения каждого параметра;

• вывод о соответствии изделия требованиям.

      Протокол действует до следующего периода плановой проверки. Для большинства видов оборудование практикуется ежегодный цикл контроля — один раз в год, если иное не указано в нормативных документах или технических условиях производителя.   Срок действия документа позволяет подтвердить текущее состояние оборудования, корректно планировать дальнейшую работа с разъединителем.
