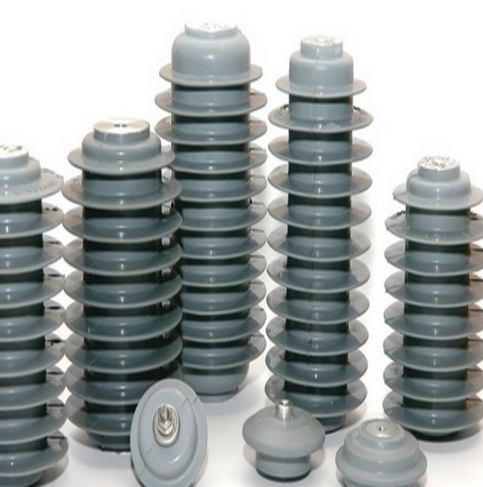

Ограничитель перенапряжения (ОПН) — это нелинейное устройство, которое снижает уровень аварийного перенапряжения, защищает подключенное электрооборудование. Для обозначения продукции применяются коды ТН ВЭД 8535, 8536 и ОКПД2 27.12.1, 27.12.2.
В процессе эксплуатации на устройство воздействуют электрические и климатические факторы, которые со временем изменяют его характеристики. Плановая оценка работоспособности помогает отслеживать состояние элементов конструкции, поддерживать надежность системы, в которой установлен ограничитель.
Виды, цели проверок ОПН
Основные виды испытаний:
-
приемо-сдаточные – проводят для каждой партии продукции. Проверяют качество сборки, внешний осмотр и базовые параметры нелинейной структуры. Эти данные подтверждают, что разрядник соответствует документации завода;
-
периодические - выполняют по установленному графику. Процедура показывает, как изделие сохраняет свойства в процессе эксплуатации, фиксирует изменение сопротивления или проводимости;
-
типовые - требуются при изменении конструкции или материалов. Проверка показывает, как обновленный ограничитель реагирует на рабочие, аварийные нагрузки;
-
функциональные - анализируют реакцию ОПН на импульсный ток, на рост перенапряжения, на изменение формы сигнала. Результат помогает оценить устойчивость прибора в диапазоне рабочих кВ.
Испытания ограничителей перенапряжения проводятся с целью подтвердить, что оборудование способно обеспечить должную защита сети, сохраняет заявленные свойства на всём протяжении эксплуатации. Итоги фиксируют в акте и в дальнейшем протоколе, что позволяет контролировать фактическое состояние изделия.
Нормативная база
Для выпуска, обращения ограничителей предприниматель оформляет декларацию соответствия в соответствии с постановлением Правительства РФ N 2425. Основанием для такой декларации служат лабораторные протоколы. Поэтому проведение проверки является обязательной частью процедуры подтверждения соответствия.
Требования к параметрам, условиям эксплуатации устройств определены отраслевыми стандартами. Основные нормы содержатся в документах:
-
ГОСТ 16357-83 — устанавливает требования к вентильному разряднику переменного тока, параметрам его работы при различных нагрузках;
-
ГОСТ Р 52725-2021 — регламентирует характеристики ограничителей для электроустановок напряжением от 3 до 750 кВ;
-
ГОСТ IEC 61643-11-2013, ГОСТ Р 51992-2011 — описывают методы диагностики оборудования, предназначенного для защиты от импульсного перенапряжения;
-
ГОСТ Р 50571.4.44-2019 — содержит требования к обеспечению защиты сетей, условиям применения устройств в электроустановках.
Помимо применения обязательных стандартов предприниматель вправе разработать собственные технические условия (ТУ). Документ позволяет фиксировать индивидуальные параметры изделия, особенности конструкции и требования к контролю качества, если они не противоречат действующим ГОСТам. Регистрация ТУ используется для подтверждения статуса документа, обеспечивает его официальное применение при производстве, испытаниях и последующей проверке оборудования.
Также для каждого изделия разрабатывают комплект нормативно-технической документации (НТД), который используется при оценке соответствия:
-
норматив на производство (ГОСТ или ТУ);
-
руководство по эксплуатации;
-
техническая инструкция;
-
паспорт изделия.
Эти документы определяют конструкцию устройства, его допустимые режимы, требования к монтажу и условия, при которых выполняется тестирование.
Как проводятся испытания ОПН на предприятии или объекте
Процедуры испытания ограничителей перенапряжения выполняют по единым правилам, однако последовательность действий может различаться в зависимости от условий установки, типа оборудования.
Основные этапы проведения тестирования:
-
подготовка оборудования - специалисты выполняют внешний осмотр корпуса, клемм, изоляционных элементов. На этом этапе исключают механические повреждения, проверяют целостность защитных деталей. Вся подготовка проводится по действующей методике;
-
подключение измерительных приборов - используются тестеры, стендовые установки;
-
проведение испытаний под нагрузкой - на ограничитель подают рабочие и импульсные уровни перенапряжения, фиксируя реакцию устройства. Диагностика позволяют оценить стабильность проводимости, способность перенаправлять избыточную энергию;
-
фиксация результатов - все данные заносят в рабочий акт, затем в итоговый протокол.
На объекте диагностика выполняется с учетом реальных условий эксплуатации. Это позволяет оценить поведение оборудования в рабочей среде, определить готовность ОПН к дальнейшему применению.
Какие параметры проверяются
Основные характеристики, подлежащие оценке соответствия:
-
номинальное и рабочее напряжение - соответствие заявленному диапазону кВ;
-
уровень перенапряжения, который остается после работы ОПН;
-
ток утечки, ток импульсной нагрузки;
-
электрическое сопротивление;
-
термическая, механическая стойкость;
-
устойчивость к климатическим факторам;
-
состояние конструкции.
Эти параметры формируют техническую картину работы оборудования и позволяют определить, соответствует ли устройство стандартам (требованиям) по эксплуатации.
Периодичность проведения испытаний
Первичную проверку перед вводом в эксплуатацию выполняют один раз — до установки устройства на объект. Эта диагностика является стартовой точкой, от которой затем отсчитываются сроки последующих тестирований.
Периодичность регулярных тестирований зависит от условий эксплуатации:
-
раз в 5 лет — для квалификационной оценки, предусмотренной нормативами, если оборудование работает в стандартных условиях. Такой интервал указан в отраслевой практике, применяется для большинства объектов;
-
раз в 2–3 года — при эксплуатации в средних нагрузках или в условиях перепадов температуры;
-
раз в 1 год — если ОПН установлен в зоне с повышенной влажностью, на открытых площадках или в сетях с частыми переходными процессами перенапряжения.
Помимо установленных сроков, предприятие уполномочено вводить собственный график на основании данных мониторинга сети, интенсивности работы оборудования и требований внутренних стандартов. Этот подход используется на ответственных объектах, где важна повышенная надёжность нелинейного элемента.
Внеплановые проверки по техническим причинам назначают при обнаружении признаков перегрева, изменении рабочего тока или любом отклонении, которое может повлиять на рабочий диапазон кВ.
Если выполнялась замена отдельных компонентов или восстановление корпуса, тестирование проводят сразу после завершения ремонта.
Правильно установленный график проверок позволяет отслеживать фактическое состояние ОПН, контролировать изменение параметров и вовремя выявлять отклонения, которые могут повлиять на защиту сетевого оборудования.
Результаты испытаний
Итоги проверок оформляют в виде официального протокола. В документе указывают:
-
сведения о лаборатории (название, адрес, контактные данные);
-
информацию о заявителе, объекте проверки;
-
описание образцов изделия, технические характеристики;
-
полное указание нормативных документов, по которым выполнялась оценка — ГОСТ, ТУ, руководство по эксплуатации;
-
условия проведения тестирования;
-
результаты тестов;
-
номер, дата выдачи протокола.
Все сведения фиксируются также во внутреннем акте, который используется как рабочий документ перед окончательным оформлением протокола.
Документ оформляет только аккредитованная лаборатория, внесенная в реестр и имеющая право проводить испытания защитного электрооборудования.
