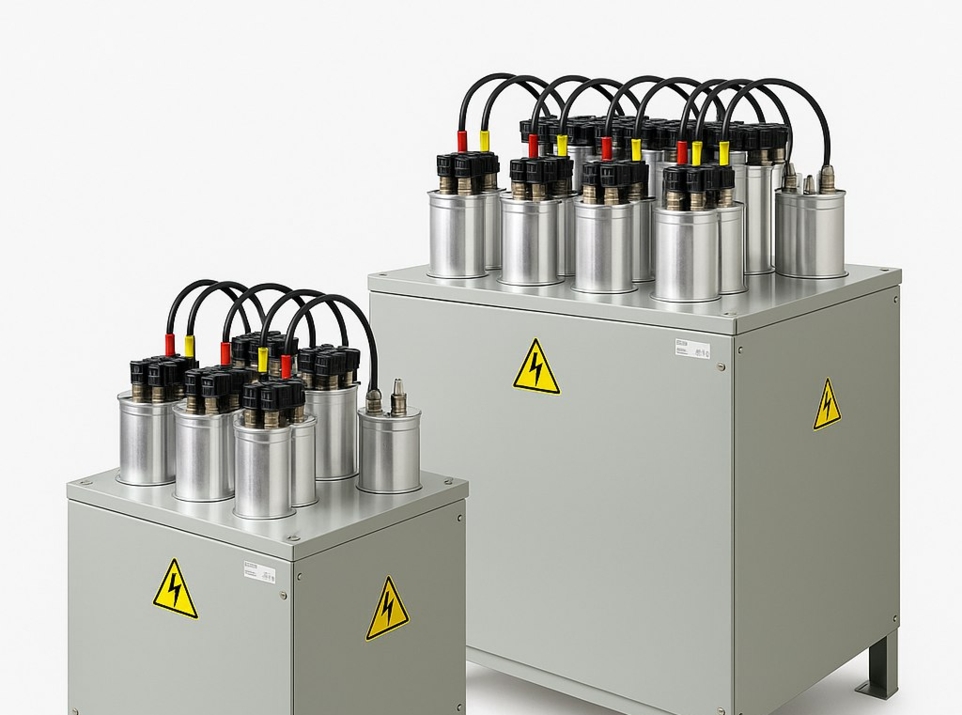

Испытания конденсаторных установок

Конденсаторные установки применяют на предприятиях для стабилизации работы электрической сети. В их состав входит конденсаторная батарея и управляющее устройство, которое подключает нужный объем емкостей для поддержания оптимального коэффициента мощности. Такой комплекс снижает нагрузку на сеть, помогает удерживать рабочее напряжение в допустимых пределах.

    Чтобы подтвердить, что система работает корректно и не создает риск для персонала и объектов, выполняют обязательные испытания конденсаторных установок. Они помогают заранее выявить дефекты, влияющие на реактивный ток, стабильность коммутации и ресурс самого оборудования.

Виды испытаний конденсаторных установок

Для оценки состояния изделий применяют:

• электрические исследования - выполняют измерение изоляции, контроль рабочего напряжение, анализ параметров цепей и проверку допустимого сопротивление. Эти действия позволяют убедиться, что конденсаторный блок корректно держит нагрузку, не создает опасных утечек тока;

• климатические, тепловые проверки. Оборудование тестируют при разных температурных режимах, чтобы определить, как устройство ведет себя при нагреве и охлаждении. Это важно для систем, работающих с переменным реактивный током, под воздействием внешних факторов;

• механические испытания. Здесь оценивают прочность креплений, устойчивость корпуса и реакцию изделия на вибрацию. Такой контроль показывает, выдержит ли устройство эксплуатационные нагрузки на объекте.

Дополнительно применяется тепловизионный осмотр, который выявляет локальный перегрев отдельных элементов батареи, помогает проверять состояние контактных соединений.

Когда проводятся проверки

Испытания конденсаторных установок выполняют в следующих случаях:

• перед вводом в эксплуатацию;

• периодически в процессе работы;

• после ремонта или замены элементов;

• после модернизации или увеличения нагрузки;.

• при выявлении отклонений в работе.

Такие мероприятия позволяют своевременно проверять состояние оборудования, подтверждать его соответствие действующим требованиям и предотвращать сбои, которые влияют на стабильность работы силовой инфраструктуры предприятия.

Нормативная база

     Для высоковольтных изделий оформляют декларацию по постановлению N 2425.    Низковольтные элементы проходят декларирование по техническим регламентам:

• ТР ТС 004/2011 — устанавливает нормы для низковольтного электрооборудования, включая защиту от поражения электрическим током;

• ТР ТС 020/2011 — диктует требования к электромагнитным помехам;

• ТР ЕАЭС 037/2016 — содержит ограничения по использованию опасных веществ в производстве.

При производстве и оценке оборудования используют государственные стандарты:

• ГОСТ 27389-87 — содержит термины, определения и требования к установкам, применяемым для компенсации реактивной мощности;

• ГОСТ Р 56744-2015 — устанавливает нормы для низковольтных силовых конденсаторов, применяемых для повышения коэффициента мощности;

• ГОСТ 12.2.007.5-75 — определяет требования безопасности при эксплуатации конденсаторного оборудования;

• ГОСТ 1282-88 — регулирует технические условия для конденсаторов, предназначенных для повышения коэффициента мощности;

• ГОСТ 18689-81 — содержит нормы для оборудования, используемого в электротермических установках;

• ГОСТ IEC 61048-2011 — устанавливает требования к изделиям, применяемым в цепях люминесцентных и других разрядных ламп;

• ГОСТ IEC 60252-1-2011 — определяет параметры и правила эксплуатации конденсаторов для двигателей переменного тока, включая методы измерение и требования безопасности.

Предприниматель вправе разработать собственные технические условия (ТУ), при условии, что они не противоречат действующим ГОСТам.

    Эти нормативы формируют требования к структуре устройства, параметрам конденсаторной батареи, методам контроля. На их основе специалист подбирает приборы для измерений и определяет объем проверки, необходимый для подтверждения безопасности, стабильной работы установки.

     Для любого изделия требуется комплект нормативно-технической документации, включающий:

• действующий ГОСТ или утвержденные ТУ - определяют конструкцию устройство, допустимые параметры мощность, требования к материалам и методы оценки;

• руководство по эксплуатации - содержит правила подключения и обслуживания, режимы работы, допустимое напряжение, порядок осмотра и сведения по безопасности;

• техническую инструкцию - описывает последовательность действий при настройке, регулировке и диагностике;

• паспорт изделия - фиксирует значения: сопротивление, емкость, рабочий ток, коэффициент мощности, конструктивный объем и данные производителя.

Наличие корректной НТД позволяет точно сравнивать результаты диагностики с установленной нормой, подтверждать безопасную эксплуатацию комплекса.

Порядок проведения испытаний

Последовательность выполнения процедуры:

1. подготовка, безопасное отключение - специалисты выполняют разрядку оборудования, проверяют отсутствие остаточного заряда. Затем проводят внешний осмотр корпуса, перегородок, клемм и элементов крепления;

2. проверка электрической части - используют поверенный прибор, который позволяет выявить отклонения в работе батареи, определить стабильность коммутационных элементов под нагрузкой;

3. оценка работы переключающих узлов - корректность реакции оборудования на изменение режима сети;

4. контроль теплового, механического состояния.

5. подготовка итогового заключения (протокола испытаний).

Выполнение последовательных проверок помогает определить реальное техническое состояние установки и своевременно выявить причины, которые могут привести к внеплановому ремонту.

Измеряемые параметры

При испытании конденсаторных установок эксперты оценивают:

• соответствие паспортным данным;

• распределение нагрузки внутри батареи;

• стабильность рабочих режимов;

• состояние защитных цепей;

• тепловую устойчивость конструкции;

• механическую устойчивость.

Все показатели фиксируют поверенным прибором, сверяют с действующими нормативами.

Кто имеет право проводить испытания

   Проверки выполняют только лаборатории, внесенные в официальный реестр. Такие организации располагают соответствующим оборудованием. Аккредитация подтверждает, что используются поверенные приборы, утвержденные методики.

   Оценку соответствия проводят сотрудники, имеющие квалификацию для обслуживания электрооборудования, работы под рабочим напряжение. Они проходят регулярную подготовку, знают требования нормативов и могут безопасно разряжать элементы, выполнять проверка соединений и диагностировать отклонения в работе устройства.

Оформление протокола испытаний

     После завершения испытания конденсаторных установок специалист оформляет заключение, в котором фиксируются результаты проведенной проверки. В протокол включают:

• данные испытательной лаборатории — название, адрес и контакты;

• сведения о заявителе, включая юридический адрес и контактные данные;

• описание образцов, включая тип конденсаторной батареи, конструктивные особенности устройства;

• ссылки на нормативно-технические документы;

• сроки проведения процедур, включая дату начала (окончания);

• зарегистрированный номер протокола, дату его выдачи.

Отдельно вносят результаты измерения рабочих характеристик, оценку параметров безопасности и проверку соответствия заявленной мощности.

   Грамотно оформленный протокол обеспечивает юридическую прозрачность диагностики, служит основанием для допуска оборудования к эксплуатации. Он требуется при контроле со стороны надзорных органов и при выполнении планового обслуживания электрооборудование.
