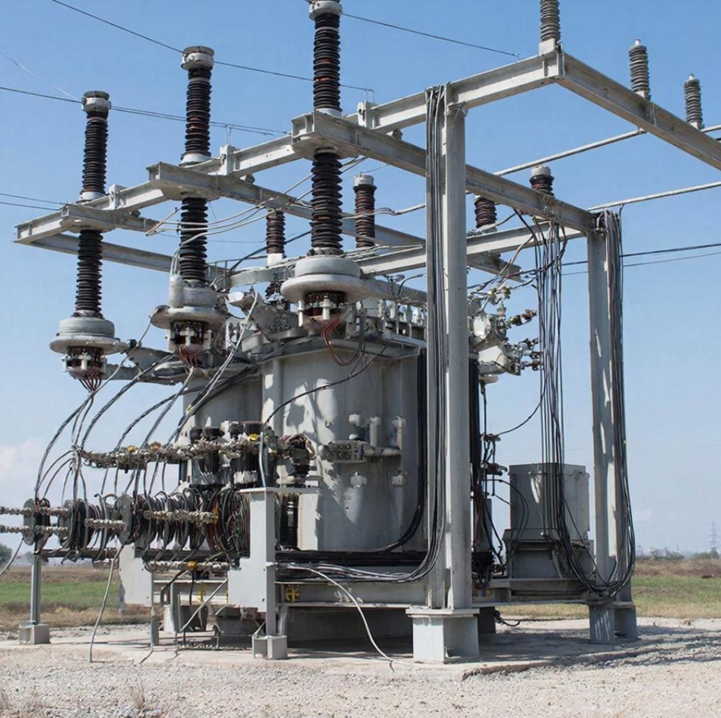

Испытание силовых трансформаторов

Силовой трансформатор (код ТН ВЭД 8504, ОКПД2 27.11.4.) используется для передачи электроэнергии между сетями разного уровня напряжения.

   Устройство работает под нагрузкой длительное время, поэтому важно контролировать его состояние. Тестирование необходимо для подтверждения его безопасной работы, раннего выявления дефектов и оценки ресурса.

Методики испытаний силовых трансформаторов

      Для оценки технического состояния устройства применяют методики:

• электрических измерений - выполняют всегда, вне зависимости от типа изделия, так как они формируют базовую оценку рабочих параметров;

• испытаний переменным током - применяется для проверки прочности изоляции под повышенным напряжением промышленной частоты;

• испытаний постоянным током - применяется для анализа активной части, уточнения реального сопротивления цепей и выявления локальных дефектов, которые не видны при переменном напряжении;

• диагностические - проверки позволяют выявить начальные изменения в активной части и в узлах, подверженных перегрузке при длительной работе;

• испытаний масляной системы - используется только для масляных трансформаторов. Методика помогает оценить старение изоляции, качество теплоотвода;

• механических, прочностных тестирований - применяется для проверки стойкости к токам короткого замыкания, контроля герметичности бака и устойчивости вводов. Это важный блок проверки для оборудования, эксплуатируемого в сетях с высокими ударными токами.

    Совместное применение перечисленных методик даёт объективное представление о фактическом состоянии аппарата, позволяет принимать решение о его дальнейшей эксплуатации.

Особенности методики испытания постоянным током

    Испытание силового трансформатора постоянным током используется в тех случаях, когда требуется точная оценка электрофизических характеристик активной части изделия. Преимущества:

• измеряется реальное сопротивление обмотки без влияния индуктивности. Это позволяет выявить ранние межвитковые дефекты, нарушения контактов и локальные зоны нагрева;

• стабильное электрическое поле, создаваемое постоянным током, позволяет определить тонкие нарушения изоляции, включая микропроводимость и локальные утечки. Методика показывает состояние изоляционного пакета под длительным воздействием, что важно для оборудования высокого кВ диапазона;

• при подаче и снятии постоянного тока фиксируются изменения параметров во времени;

• подходит для разных типов оборудования. Помогает определить фактическое состояние активной части даже при сложной схеме включения.

Испытания постоянным током применяют как дополнительный метод контроля, когда требуется уточнить результаты базовой проверки или выявить скрытые нарушения, которые не проявляются при воздействии переменным током.

Нормативная основа включает требования к декларированию и сертификации, профильные ГОСТ, технические регламенты и комплект эксплуатационной документации. Эти нормы определяют правила обращения продукции, порядок подтверждения соответствие и перечень обязательных процедур.

Нормативная база

     Согласно Постановлению Правительства № 2425 декларированию подлежат:

• однофазные силовые трансформаторы мощностью более 4 кВА и трехфазные от 6,3 кВА;

• реакторы, в том числе токоограничивающие бетонные;

• измерительные трансформаторы тока и напряжения;

• комплексные трансформаторные подстанции КТП.

Сертификат соответствия требуется на оборудование, подпадающее под технические регламенты:

• ТР ТС 004/2011 — распространяется на низковольтные устройства, включая распределители электроэнергии, бытовые электрические приборы;

• ТР ЕАЭС 020/2011 — применяется к приборам и изделиям, предназначенным для управления электротехническим оборудованием, а также к технике, работающей в диапазоне напряжение переменного тока от 50 до 1000 В, постоянного— от 75 до 1500 В.

    Дополнительно действует ТР ЕАЭС 037/2016, по которому оформляется декларация. Регламент контролирует содержание опасных химических элементов в электротехнической технике и устанавливает ограничения, обязательные для продукции любого назначения.

   Основой для проверки, оценки оборудования выступают государственные стандарты:

• ГОСТ Р 52719-2007 — определяет общие технические требования к силовым трансформаторам;

• ГОСТ 7746-2015 — устанавливает нормы для токовых трансформаторов;

• ГОСТ 1983-2015 — содержит требования к устройствам напряжения;

• ГОСТ 18630-73 — регулирует параметры импульсных аппаратов;

• ГОСТ 12.2.007.2-75 — определяет требования безопасности при эксплуатации силовых аппаратов.

Эти стандарты используются как основа для выбора методик испытаний, перечня параметров для измерение, требований к изоляция и пределов допустимых потерь.

    Предприниматель вправе разработать собственные ТУ, если продукция не укладывается в рамки ГОСТ. Однако ТУ не должны противоречить действующим государственным стандартам, применяемым методам испытаний.

       Для трансформаторов оформляют комплект тех.документов:

• производственный норматив — ГОСТ или ТУ;

• руководство по эксплуатации;

• техническая инструкция;

• паспорт изделия.

НТД используют при лабораторных проверках. Она определяет параметры, по которым проводят измерение, фиксируют сопротивление, оценивают изоляцию, контролируют группу соединений и сверяют показатели с установленной нормой.

Когда проводятся испытания аппаратов

Испытания силового оборудования выполняют:

• на заводе-изготовителе - проверяют способность изделия корректно преобразовывать напряжение, контролируют состояние обмотки, параметры изоляция, уровень потерь;

• перед вводом в эксплуатацию - оценивают изделие после транспортировки, проверяют схемы соединения, анализируют монтаж и фиксируют фактические показатели под рабочим током;

• в процессе эксплуатации - проводят плановые проверки, чтобы выявить ранние отклонения, предупредить аварийные ситуации;

• после ремонта - для подтверждения качества восстановительных работ и проверки того, что аппарат сохраняет требуемые характеристики согласно ГОСТ, рабочим нормам.

Такая периодичность позволяет контролировать состояние оборудования на всех этапах его работы, поддерживать стабильность энергосистемы.

Порядок проведения тестирования

       Проверку силовых трансформаторов выполняется последовательно:

1. проверяют общее состояние устройства, уточняют параметры по паспорту, оценивают уровень масла в масляный моделях. Определяют группу соединения обмотка, отключают устройство от сети и проводят заземление;

2. определяют набор процедур, подбирают оборудование под нужный диапазон — от рабочих значений до уровня высокого кВ.;

3. выполняют базовые проверки, затем переходят к расширенному тестированию. Измеряют коэффициент трансформации, фиксируется потеря холостого хода и показатели под рабочим током. Для сложных схем, включая автотрансформаторы и узлы с реакторами, выполняют дополнительные процедуры;

4. результаты сопоставляют с установленной нормой, эксплуатационной документацией. Несоответствия фиксируют и при необходимости выполняют повторное измерение.

По итогам всех этапов формируется комплект данных, который используется для оформления протокола.

Оформление протокола испытаний

  Протокол фиксирует результаты проверки, подтверждает соответствие оборудования установленным нормам. Документ оформляется строго по требованиям ГОСТ, содержит обязательные разделы:

• данные лаборатории - наименование, адрес, контакты, номер аккредитации;

• сведения о заявителе - реквизиты организации, предоставившей образец: адрес, контакты, информация о производителе силовой техники;

• описание образца - тип изделия, класс напряжения, группа соединения обмотки, исполнение (сухой или масляный), а также данные паспорта изделия;

• примененные методики;

• результаты - полученные значения, сравнение с установленной нормой и отметка о соответствие требованиям документации. Если оборудование работало совместно с реакторами или относится к типу автотрансформатор, это также отражается в протоколе;

• регистрационные сведения - дата тестирования, регистрационный номер, дата выдачи.

   Документ служит официальным подтверждением технического состояния оборудования, используется при дальнейшей работе аппарата.
