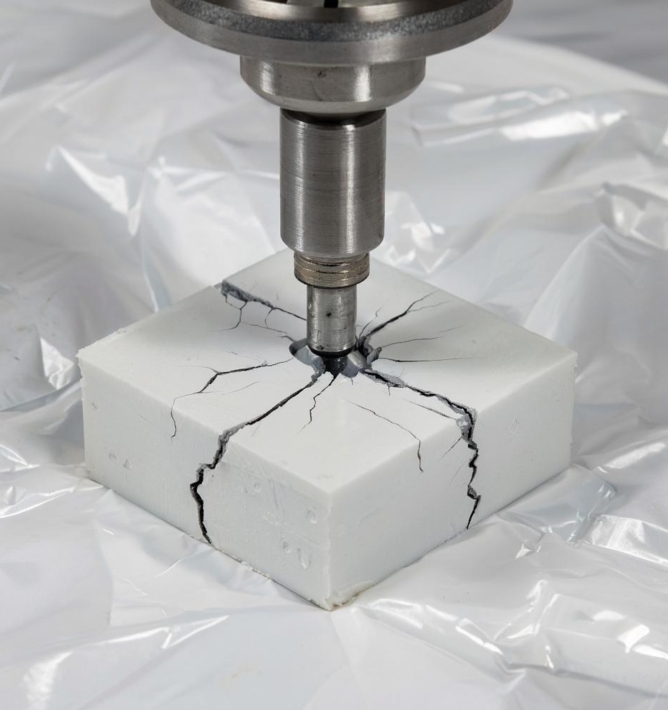

Испытание на ударную вязкость

В машиностроении, металлургии, энергетике и строительстве ошибки стоят слишком дорого. Одно неверное решение может привести не только к авариям оборудования, но и к угрозе человеческой жизни. Именно поэтому инженерам важно знать, как поведёт себя материал в экстремальной ситуации — когда на него действует внезапная и мощная динамическая нагрузка.

Для этого проводят испытания на ударную вязкость — процедуру, которая давно стала золотым стандартом проверки механических свойств. Она позволяет определить способность материала сопротивляться разрушению при кратковременном ударе и тем самым предсказать его поведение в реальных условиях эксплуатации.

Что такое ударная вязкость и зачем её проверяют

Ударная вязкость — это количество энергии, которое способен поглотить образец до разрушения, делённое на площадь его поперечного сечения в месте надреза. Измеряется в Дж/см² или кДж/м².

Иначе говоря, этот показатель показывает «живучесть» материала при внезапных ударах. Чем выше значение — тем более пластичным и стойким будет металл, тем лучше он сохранит целостность даже в условиях низких температур и переменных нагрузок.

Основные цели испытаний:

1. Оценка надёжности конструкций в суровых условиях эксплуатации — например, в северных регионах или на объектах энергетики.

2. Проверка качества сварных соединений. Зона термического влияния часто имеет пониженную прочность, что критично для безопасности.

3. Сравнение разных материалов и выбор оптимального. Инженеры могут объективно определить, какая марка стали или пластмассы подходит лучше.

4. Подтверждение соответствия стандартам. ГОСТ, ISO, ASTM и другие документы жёстко регламентируют минимально допустимые значения.

5. Анализ причин разрушений. Если оборудование выходит из строя, тест помогает установить слабое звено.

СПРАВКА. Для твёрдых тел определяют ударную вязкость, а для жидкостей — динамическую и кинематическую (при помощи вискозиметров). Это важно, ведь термин «вязкость» применим не только к металлам, но и к маслам, смазкам, растворам и даже бетону.

Как проводят испытания

Методика тестирования зависит от материала.

Метод Шарпи.

Самый популярный для металлов и сварных соединений. Образец с надрезом укладывают на опоры, и маятниковый копр разрушает его одним ударом. Прибор фиксирует, сколько энергии потребовалось для разрушения. Стандарты: ГОСТ 9454-78, ISO 148-1:2016.

Метод Изода.

Чаще используется для пластмасс и композитов. Образец закрепляют вертикально, и удар наносится по его верхнему концу. Стандарты: ISO 180, ASTM D256.

Проверки осуществляются в широком диапазоне температур:

• при криогенных температурах — чтобы оценить хладостойкость;

• при комнатной температуре — для стандартного контроля;

• при повышенных — для анализа жаропрочности.

На результаты испытаний влияют:

• температура — при понижении температура ударная вязкость снижается, а характер разрушения меняется с прочного на хрупкий;

• геометрия образца и форма надреза — чем глубже и острее надрез, тем ниже показатели;

• качество обработки поверхности;

• скорость и точность нанесения удара.

Подготовка образцов и условия проведения испытаний

Точность испытаний зависит не только от оборудования. Решающее значение имеет то, как подготовлен образец и соблюдены условия проверки. Любое отклонение от стандарта искажает результат.

Размеры и форма образцов фиксированы нормативами, что исключает разночтения.

• Форма. Чаще используют призматические бруски с прямыми гранями. Такая заготовка удобно фиксируется в копре и равномерно воспринимает нагрузку.

• Размеры. Стандарт — 10×10×55 мм (ГОСТ 9454-78). Допустимые отклонения минимальны.

• Надрез. В центре делают U- или V-образный концентратор напряжений. Глубина и радиус задаются стандартом. Чем он острее, тем меньше энергии требуется для разрушения.

Нарушение геометрии — сколы, заусенцы, неровности — ведёт к искажению данных.

Этапы подготовки:

1. Отбор. Заготовки берут из партии металла или сварного шва. Учитывают направление проката и зону термического влияния.

2. Обработка. Заготовку фрезеруют, шлифуют, доводят поверхность. Цель — гладкие грани без дефектов.

3. Надрез. Выполняется на станке с точной геометрией. Качество надреза напрямую влияет на результат.

4. Калибровка. Размеры проверяют микрометром или штангенциркулем. Важны даже тысячные доли миллиметра.

5. Контроль. Осмотр на наличие трещин, сколов, наклёпа.

Чтобы результат был достоверным, важны не только образцы, но и режим испытаний.

• температура. Проверки проводят при +20 °С, в холода до –60 °С и ниже или при нагреве свыше +200 °С. Это помогает оценить работу материала в разных условиях.

• хранение. Перед тестированием образцы выдерживают в климатической камере, чтобы температура выровнялась по всему объёму.

• атмосфера. Контролируют влажность и состав воздуха. Это снижает риск коррозии или изменения поверхности.

• скорость. Разные модели копров имеют особенности удара. Поэтому в протокол вносят данные об оборудовании.

Почему важна температура?
У каждого металла есть порог перехода из вязкого состояния в хрупкое. Если испытание проводится ниже этой границы, образец ломается резко и без деформации. Поэтому проверка при низких температурах обязательна для материалов, работающих в условиях холода или на высоте.

Оборудование и параметры измерений

Чтобы испытание на ударную вязкость было точным, важно не только правильно подготовить образцы, но и использовать оборудование, способное чётко воспроизводить и контролировать ударные нагрузки. Для этого применяют маятниковые копры разных типов. Современные установки бывают:

• Механические. Классический вариант. Маятник поднимается вручную или с помощью автоматического механизма, затем наносит удар по образцу. Конструкция проста и надёжна, подходит для стандартных лабораторных проверок.

• Цифровые. Оснащены электронными датчиками, которые фиксируют даже минимальные колебания энергии. Такие установки исключают погрешности, связанные с «человеческим фактором», и позволяют вести автоматический протокол испытания.

• Универсальные. Сочетают возможности сразу двух методик — Шарпи и Изода. На одной установке можно проверять металлы, пластмассы, композиты. Это экономит время и делает испытательную лабораторию более гибкой.

Во время теста приборы регистрируют несколько ключевых величин:

1. Полная энергия удара. Показывает, сколько энергии было у маятника в момент контакта.

2. Энергия разрушения. Сколько из этой энергии поглотил образец, пока не сломался.

3. Характер излома. Изделие может разрушиться хрупко, вязко или показать смешанный тип

4. Температура испытания. Обязательный параметр, так как именно температура сильно влияет на прочность.

5. Удельная ударная вязкость. Отношение затраченной энергии к площади надреза, итоговый показатель, ради которого проводится испытание.

Таким образом, современное оборудование не только разрушает образец, но и превращает каждый удар в набор точных данных, из которых складывается картина прочности и надёжности материала.

Расшифровка результатов и оформление протокола испытаний

Результаты оформляют в официальном протоколе. Этот документ юридически значим и может использоваться при сертификации продукции. В него включают:

• сведения о лаборатории;

• данные об образце (материал, размеры, номер партии, зона отбора);

• информацию о заказчике;

• дату отбора и проведения тестов;

• методику проверки и стандарты;

• параметры испытаний (температура, оборудование, энергия удара);

• результаты (в таблицах и графиках);

• выводы и рекомендации.

К протоколу могут прилагаться: сертификаты (в т.ч. ISO 9001), паспорта изделий, ТУ, штрих-коды.

ВАЖНО. Протокол испытаний на ударную вязкость — это не «бумажка для галочки», а документ, от которого зависит безопасность эксплуатации. Его требуют при строительстве мостов, запуске энергетических объектов, изготовлении сосудов под давлением и другой критически важной продукции.

Дополнительно: вязкость жидкостей

Хотя основное внимание уделяется твёрдым материалам, испытания на вязкость жидкостей также имеют большое значение.

Применяются методы:

• капиллярные вискозиметры;

• ротационные приборы;

• метод падающего или катящегося шарика.

Регламентирующий стандарт — ГОСТ 33452-2015.

✔ Кинематическая вязкость определяется временем истечения жидкости через капилляр.

✔ Динамическая вязкость рассчитывается через кинематическую с учётом плотности.

Измерения проводят при 20 °С и 40 °С, результаты представляют в виде таблиц и графиков.
