Испытание на сопротивление

Состояние изоляции – ключевой фактор надёжности и безопасности электроустановок. Снижение её сопротивления может привести к авариям, поражению электрическим током и пожару. Поэтому испытание сопротивления изоляции входит в обязательный комплекс мер по техническому обслуживанию оборудования, кабелей и проводов. Оно позволяет выявить скрытые повреждения, загрязнения или деградацию изоляционного материала и своевременно принять меры.

Это исследование не разрушает материал, но позволяет «заглянуть внутрь» диэлектрика и понять, всё ли с ним в порядке. Тесты выявляют скрытые повреждения, загрязнения, старение изоляции и дают шанс принять меры до того, как произойдёт беда.

Что такое испытание на сопротивление

Испытание сопротивления изоляции – это проверка того, насколько надёжно изоляция препятствует прохождению электрического тока. Значение подобных проверок сложно переоценить. Такой контроль даёт возможность:

обнаружить изоляционные дефекты и предотвратить аварийные ситуации;
оценить степень старения материалов;
снизить риск выхода оборудования из строя;
увеличить срок службы электроустановок.

В ряде случаев тесты дополняются проверкой электрической прочности изоляции, при которой определяется её способность выдерживать кратковременные высокие напряжения без пробоя.

СПРАВКА: сопротивление изоляции измеряется в кОм, МОм, ГОм и даже ТОм. Чем выше значение, тем надёжнее работает изоляция.

Методика проведения испытаний по ГОСТ и правилам ПТЭЭП

Испытания проводят согласно установленным нормативам. Основные требования содержит ГОСТ 183-74.

Конкретный метод измерения сопротивления изоляции кабелей описан в ГОСТ 3345-76. Для электроустановок действуют нормы ГОСТ Р 50571.16-2019.

Периодичность и объем проверок определяют Правила устройства электроустановок (ПУЭ). Дополнительные указания приведены в ПТЭЭП.

Для каждого вида оборудования установлены свои нормы, объем и периодичность проверок.

Периодичность испытаний варьируется в зависимости от объекта:

Жилые здания: проверка изоляции электропроводки проводится не реже одного раза в 3–5 лет.
Промышленные предприятия: измерения выполняются ежегодно или чаще при повышенных нагрузках.
Объекты энергетики: для высоковольтных систем замеры проводятся перед вводом в эксплуатацию, а затем с установленной периодичностью.
Медицинские учреждения: в связи с повышенными требованиями безопасности испытания организуются каждые 6–12 месяцев.

Подготовка и порядок проведения

Перед началом измерений оборудование отключается от сети, проверяется отсутствие напряжения, снимаются остаточные заряды, изоляция очищается и просушивается. После этого мегаомметр подключается: один вывод к токоведущей части, второй – к корпусу или заземлению.

выбор диапазона напряжений (обычно 500, 1000 или 2500 В в зависимости от оборудования);
подачу испытательного напряжения на 30–60 секунд;
фиксацию результата и запись в протокол;
повторные измерения на всех фазах и между каждой фазой и землёй.

Методы испытаний

Прямое испытание с подачей постоянного напряжения.
Метод коэффициента поляризации (PI) – сравнение сопротивления через 1 и 10 минут.
Метод диэлектрического абсорбционного коэффициента (DAR) – сравнение через 1 и 30 секунд.
Ступенчатое напряжение – поэтапное увеличение в течение 1–10 минут на каждом этапе.
Измерение между всеми токоведущими проводниками («два к двум») – проводится в процессе монтажа, до присоединения оборудования.
Измерение между каждым проводником и землёй (в системе TN-C PEN-проводник считается частью заземления).

Резкое снижение сопротивления изоляции (на 25 % и более между этапами) указывает на её деградацию или загрязнение.

Оборудование и приборы для измерения сопротивления

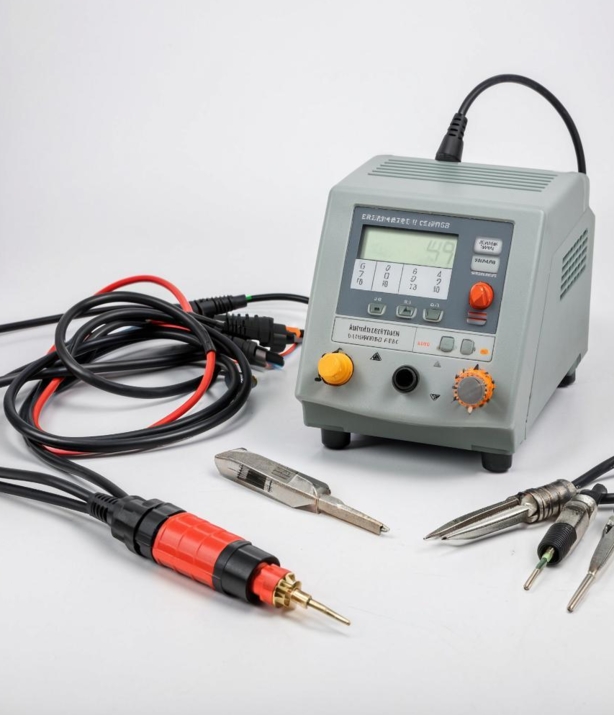

Основным инструментом для проведения испытаний является мегаомметр. Наиболее востребованы в практике приборы с выходным напряжением 500, 1000, 2500 В. Современные цифровые мегаомметры обладают значительными преимуществами: высокой точностью, удобством считывания показаний с дисплея, возможностью сохранения данных и встроенным функционалом для автоматического расчета коэффициентов абсорбции и поляризации. Он генерирует высокое постоянное напряжение, подает его на изоляцию и измеряет протекающий ток утечки, на основании чего вычисляет сопротивление, которое может выражаться в кОм, МОм, ГОм и даже ТОм.

Процесс измерения включает несколько этапов: подготовка и подключение прибора, выбор диапазона напряжения в зависимости от номинала сети, кратковременная подача напряжения и фиксация результата. Для трехфазных систем замеры проводятся на всех фазах и между каждой фазой и землей.

Оформление протокола испытаний

Результаты тестов заносятся в протокол – документ, подтверждающий техническое состояние изоляции и легитимность проверки.

В нём отражают:

название лаборатории, проводившей исследования;
данные об объекте и его характеристиках;
сведения о заказчике;
даты отбора образцов и проведения испытаний;
использованную методику;
порядок проведения измерений;
условия окружающей среды;
подробные результаты (таблицы, графики, коэффициенты PI и DAR);
выводы о пригодности оборудования к эксплуатации;
дату оформления;
подписи специалиста и руководителя лаборатории.

Такой протокол является официальным основанием для эксплуатации оборудования либо для принятия решения о ремонте или замене.

Без протокола эксплуатация может считаться незаконной, а страховая компания откажет в возмещении ущерба при аварии.

Кто имеет право проводить испытания и оформлять результаты

Проверка сопротивления изоляции могут выполнять только квалифицированные сотрудники, обладающие не только профильным образованием, но и подтверждённой аттестацией по электробезопасности. Для работы с оборудованием напряжением выше 1000 В требуется IV группа допуска.

Право на проведение таких проверок имеют исключительно организации, аккредитованные в национальной системе аккредитации и обладающие статусом испытательных лабораторий. Они обязаны располагать поверенным оборудованием, разработанными и утверждёнными методиками, а также действовать в соответствии с ГОСТами, межотраслевыми правилами и ПТЭЭП.

Почему стоит обратиться к экспертам РТУ24

Специалисты портала РТУ24 организуют полный комплекс испытаний для вашего оборудования. Они берут на себя координацию с аккредитованными лабораториями, что гарантирует проведение необходимых проверок, включая тесты на сопротивление, в сжатые сроки.

Партнерство с нами открывает доступ к дополнительным возможностям. Эксперты помогут оформить добровольный сертификат, получить штрих-коды, разработать техдокументацию или сертификат ИСО 9001.

Чтобы обсудить задачи, достаточно написать менеджеру на сайте.
