Разработка конструкторской документации

Когда на предприятии создают новое изделие — будь то прибор, механизм или деталь — важно не просто «собрать и сделать», а заранее зафиксировать всё в понятной и строгой форме. Для этого и существует конструкторская документация (КД). Это набор официальных материалов, где подробно описано, из чего состоит продукт, как он устроен, как его производить, проверять, хранить, использовать и даже утилизировать.

Без таких документов выпуск продукции в промышленности считается недопустимым, потому что именно они задают единый стандарт качества и безопасности.

Что входит в разработку конструкторской документации

Если говорить простым языком, разработка КД — это превращение идеи изделия в понятный «инструктаж» для производства.

Процесс включает:

• изучение задачи: что именно должно делать устройство;

• подбор материалов и комплектующих;

• инженерные расчёты (прочность, размеры, нагрузки);

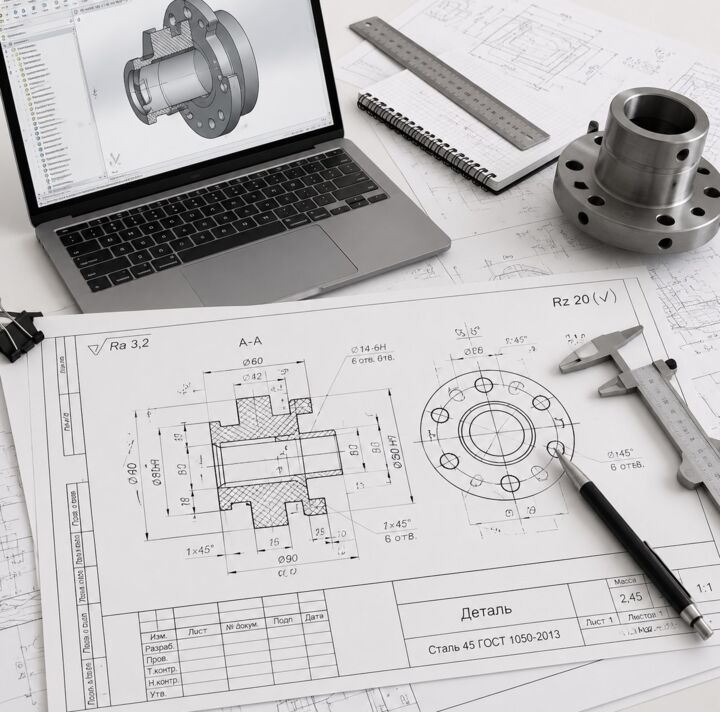

• создание чертежей и цифровых моделей;

• описание технологии изготовления;

• требования к контролю качества.

Все эти данные оформляются так, чтобы любой сотрудник на производстве мог одинаково понять, как именно должно быть сделано изделие.

На какую продукцию требуется конструкторская документация

Такие бумаги нужны практически для всей технически сложной продукции:

• промышленное оборудование;

• приборы и электроника;

• машины и механизмы;

• строительные конструкции;

• отдельные детали и узлы.

Она требуется как для серийного выпуска, так и для единичных изделий (например, опытных образцов или прототипов).

Важно учитывать: если продукция требуует обязательную сертификацию или декларирование по техническим регламентам ЕАЭС (ТР ТС, ТР ЕАЭС, а также требованиям ПП 2425 и ФЗ 123), отсутствие КД может привести к серьёзным последствиям:

• отказ в выдаче декларации или сертификата соответствия;

• невозможность официальной продажи продукции в РФ и странах ЕАЭС;

• проблемы при таможенном оформлении при импорте и экспорте.

Этапы разработки конструкторской документации

Процесс оформления включает:

1. Техническое задание: определяется, что именно нужно создать — функции товара, условия работы, ограничения.

2. Эскизный этап: появляются первые наброски и схемы. Здесь формируется общее понимание конструкции.

3. Технический проект: уточняются все параметры: размеры, материалы, конструктивные решения.

4. Рабочая документация: создаются точные чертежи, схемы и текстовые документы, по которым уже можно производить изделие.

5. Проверка и согласование: документы проверяются на соответствие стандартам и нормам безопасности, проходят нормоконтроль и утверждаются.

Процедура проводиться согласно нормативным требованиям.

Какие документы входят в комплект КД

Состав определяется стандартом ГОСТ Р 2.102-2023 «Виды и комплектность конструкторских документов».

В комплект могут входить:

• электронная модель детали (ЭМД);

• чертёж детали;

• сборочный чертёж;

• модель сборочной единицы;

• чертёж общего вида;

• теоретические схемы;

• технические условия;

• расчётные материалы;

• программа и методика испытаний;

• инструкция по эксплуатации;

• ремонтная документация;

• ведомость КД.

Важно понимать: эксплуатационные документы оформляются по ГОСТ Р 2.601, а ремонтные — по ГОСТ 2.602.

Требования к конструкторской документации по ЕСКД

Все КД оформляются по единой системе — ЕСКД (Единая система конструкторской документации). Это своего рода «единый язык» инженеров.

Основные стандарты:

1. ГОСТ Р 2.001-2023: определяет общие правила системы ЕСКД, который прописывает какие товары попадают под эти нормы и как в целом должна строиться КД для промышленности и строительства.

2. ГОСТ Р 2.105-2019: устанавливает правила к текстовым КД: как оформлять описания, таблицы, пояснения и расчёты, чтобы они были единообразными и читаемыми.

3. ГОСТ Р 2.051-2023: регламентирует электронную форму КД: как хранить бумаги в цифровом виде, как использовать электронную подпись и как подтверждать их подлинность.

Дополнительно применяются ГОСТы:

• 2.109-73 — правила выполнения чертежей;

• 2.111-2013 — порядок проверки (нормоконтроль);

• 2.114-2016 — нормы к техническим условиям;

• 2.118-73 — оформление технических предложений;

• 2.119-73 — правила эскизного проектирования.

Всего в системе ЕСКД действует более 150 стандартов, которые охватывают практически все виды инженерных документов.

Сроки и стоимость разработки конструкторской документации оборудования

Здесь нет единой цифры, потому что каждый проект уникален.

Сроки зависят от:

• сложности изделия;

• количества деталей;

• необходимости расчётов и испытаний;

• объёма чертежей.

Простые устройства могут быть оформлены за 2-3 дня, а сложные промышленные системы — за неделю или даже месяц.

Стоимость формируется исходя из:

• объёма работы инженеров;

• количества КД;

• сложности конструкции;

• срочности выполнения.

Чем сложнее изделие и чем выше требования к точности, тем больше времени и ресурсов требуется.

Где заказать разработку конструкторской документации

Оформление и сопровождение технической части можно пройти через сертификационный центр «Ростест Урал». Такой формат удобен, когда речь идёт о сложной технике или когда компания впервые сталкивается с регуляторными требованиями и не хочет разбираться во всех нюансах самостоятельно.

В этом случае процесс выстраивается как единая линия сопровождения: от первичного анализа задачи и консультации до финального этапа, когда результаты проходят регистрацию в установленном порядке и могут быть использованы для дальнейшего выпуска и легального оборота продукции.

Главная идея подхода — снять с бизнеса необходимость погружаться в нормативную базу и передать весь цикл специалистам, которые работают в рамках действующих требований ЕСКД и технических регламентов ЕАЭС.

Помимо подготовки базовой конструкторской части, эксперты центра сопровождают ряд смежных направлений, которые требуются для вывода продукции на рынок:

1. Сертификация и декларирование продукции: подтверждение соответствия требованиям ТР ТС, ПП 2425 и других норм. Итогом становится официальное разрешение на обращение на рынке.

2. Технологическая инструкция (ТИ): описание последовательности производственных операций: от подготовки материалов до контроля качества. Определяет порядок работы на производстве.

3. Экспертное заключение (ЭЗ): официальная оценка санитарных и гигиенических норм.

4. Регистрация товарного знака: закрепление прав на название и визуальный знак бренда с целью правовой защиты от копирования.

5. Внесение в реестр Минпромторга: подтверждение статуса российской промышленной продукции, дающее доступ к госзакупкам и мерам поддержки.

6. Добровольный сертификат: подтверждение качества по инициативе заявителя, повышающее доверие к продукции.

7. Добровольный пожарный сертификат: подтверждение соблюдения норм пожарной безопасности, актуально для материалов и оборудования с повышенными рисками.

8. Технологический регламент производства: описание полного цикла выпуска: параметры процессов, контрольные точки и требования к стабильному качеству.

9. Обоснование безопасности: комплекс материалов, подтверждающий безопасность при эксплуатации, хранении и транспортировке.

10. Расчёты прочности и испытания на сейсмостойкость: инженерная проверка устойчивости к нагрузкам, вибрациям и внешним воздействиям.

Такие решения позволяют закрыть сразу несколько задач одновременно: от проектной проработки до юридического подтверждения соответствия требованиям законодательства. Это снижает риски отказов в регистрации, упрощает выход на рынок и делает процесс более управляемым.

Для начала процедуры заполните заявку на сайте.
